Schémas de mesure

L'implantation des capteurs, palier par palier

Chaque point de mesure est positionné, orienté et justifié. Disposition provisoire, à valider en visite de site.

04 · Broyeur (Ball Mill)

16 vibration + 4 température

Rotation (ω) et directions H / V / A par palier. Tourillons instrumentés en accéléromètres basse fréquence 500 mV/g (radial).

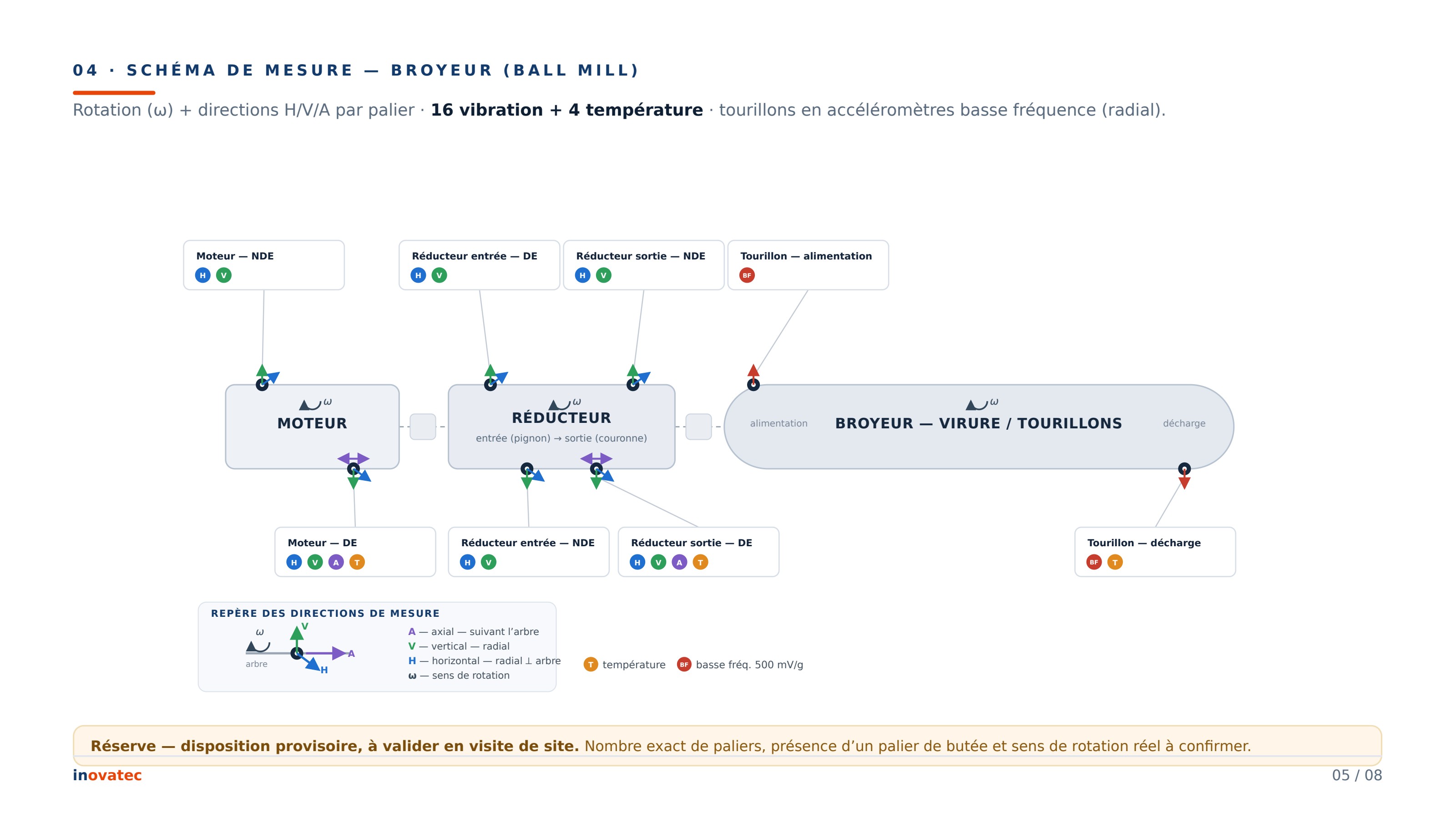

Schéma de mesure du broyeur : moteur, réducteur et tourillons avec directions H, V, A et températures

05 · Concasseur (Jaw Crusher)

8 vibration + 2 température

Charges radiales sur l'arbre excentrique : directions H / V par palier, pas d'axial.

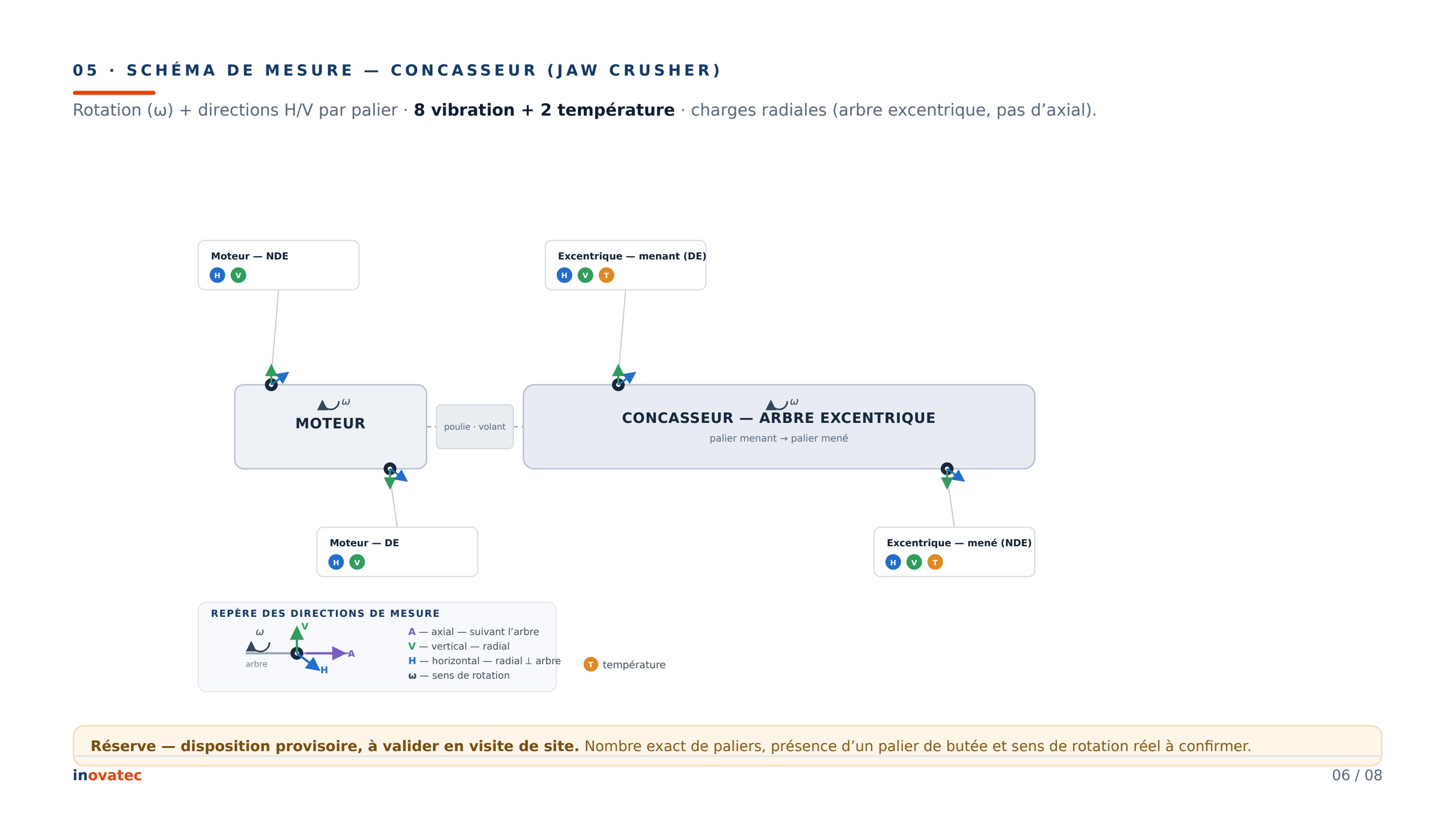

Schéma de mesure du concasseur à mâchoires : moteur, poulie-volant et paliers de l'arbre excentrique

06 · Pompe cyclone (VEV)

6 vibration + 2 température + 1 tachymètre

Référence tachymétrique sur l'arbre pour l'analyse d'ordre. Axial sur palier pompe en option (poussée de la roue).

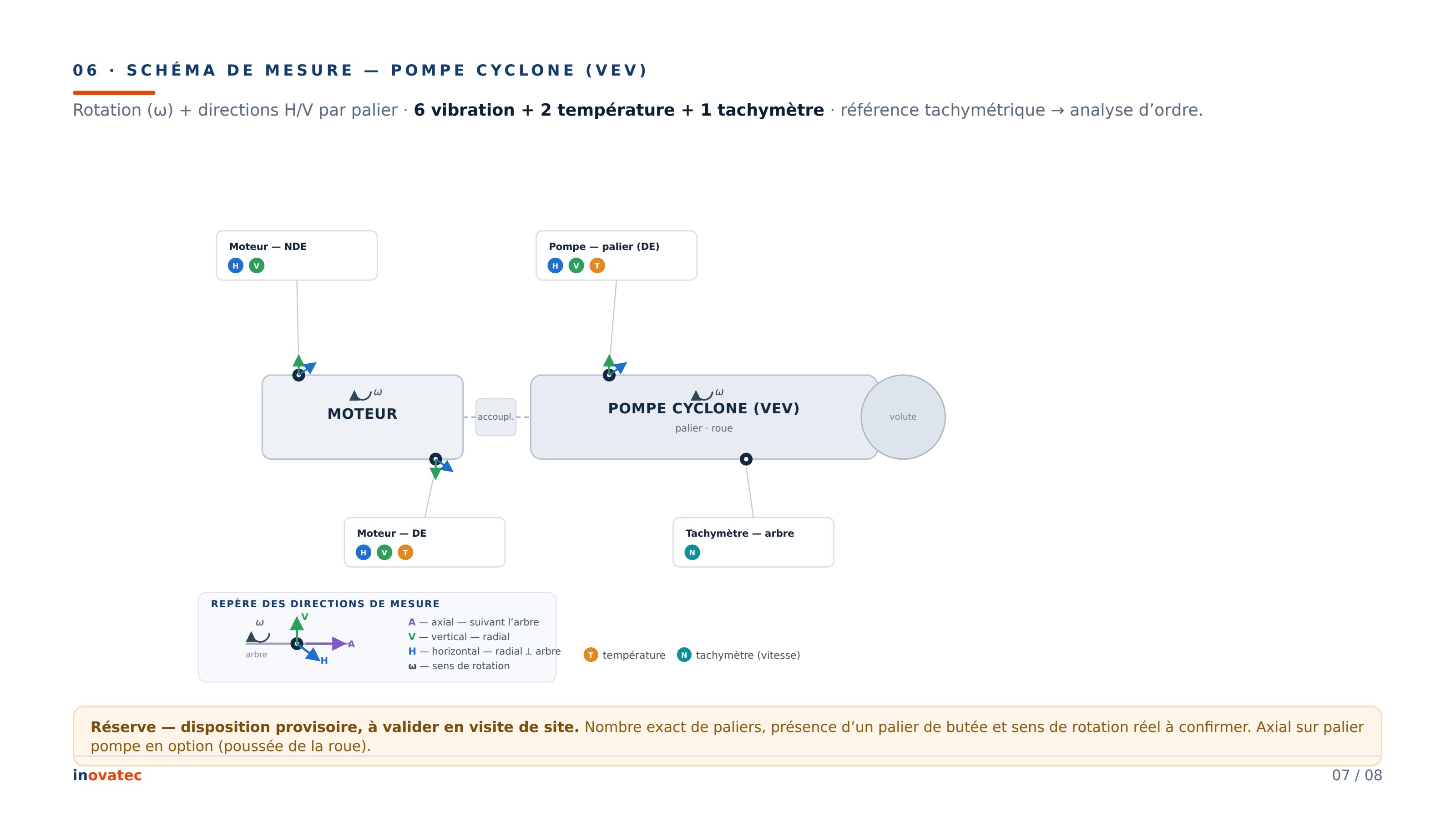

Schéma de mesure de la pompe cyclone à vitesse variable : moteur, accouplement, palier et roue avec tachymètre

Réserve

Nombre exact de paliers, présence d'un palier de butée et sens de rotation réel à confirmer lors de la visite de site.
